Công Nghệ GPON Và Hướng Dẫn Đo Kiểm Công Suất Bước Sóng 1310nm Chuẩn VNPT

Trong kỷ nguyên chuyển đổi số, GPON đã trở thành tiêu chuẩn vàng cho hạ tầng viễn thông tại Việt Nam. Là nhà mạng tiên phong, VNPT đã triển khai rộng khắp công nghệ này để mang đến trải nghiệm Internet tốc độ cao. Bài viết này sẽ giúp bạn hiểu rõ về hạ tầng GPON và quy trình kỹ thuật để đo kiểm công suất quang chuẩn xác bằng dụng cụ chuyên dụng.

1. Công nghệ GPON là gì? Ưu điểm vượt trội của mạng quang thụ động

GPON (Gigabit Passive Optical Network) là mạng quang thụ động tốc độ Gigabit. Điểm khác biệt lớn nhất của GPON so với các công nghệ cũ là sử dụng các bộ chia quang (Splitter) không cần nguồn điện, giúp giảm chi phí vận hành và tăng độ bền cho hệ thống.

Các thông số kỹ thuật ấn tượng:

• Tốc độ cực cao: Hỗ trợ tải xuống (Download) lên đến 2.488 Gbps và tải lên (Upload) 1.244 Gbps.

• Tiết kiệm sợi quang: Một sợi quang từ đài trạm (OLT) có thể phục vụ cho tối đa 64 hoặc 128 khách hàng thông qua bộ chia.

• Độ ổn định: Kháng nhiễu điện từ tuyệt đối và ít bị ảnh hưởng bởi điều kiện thời tiết.

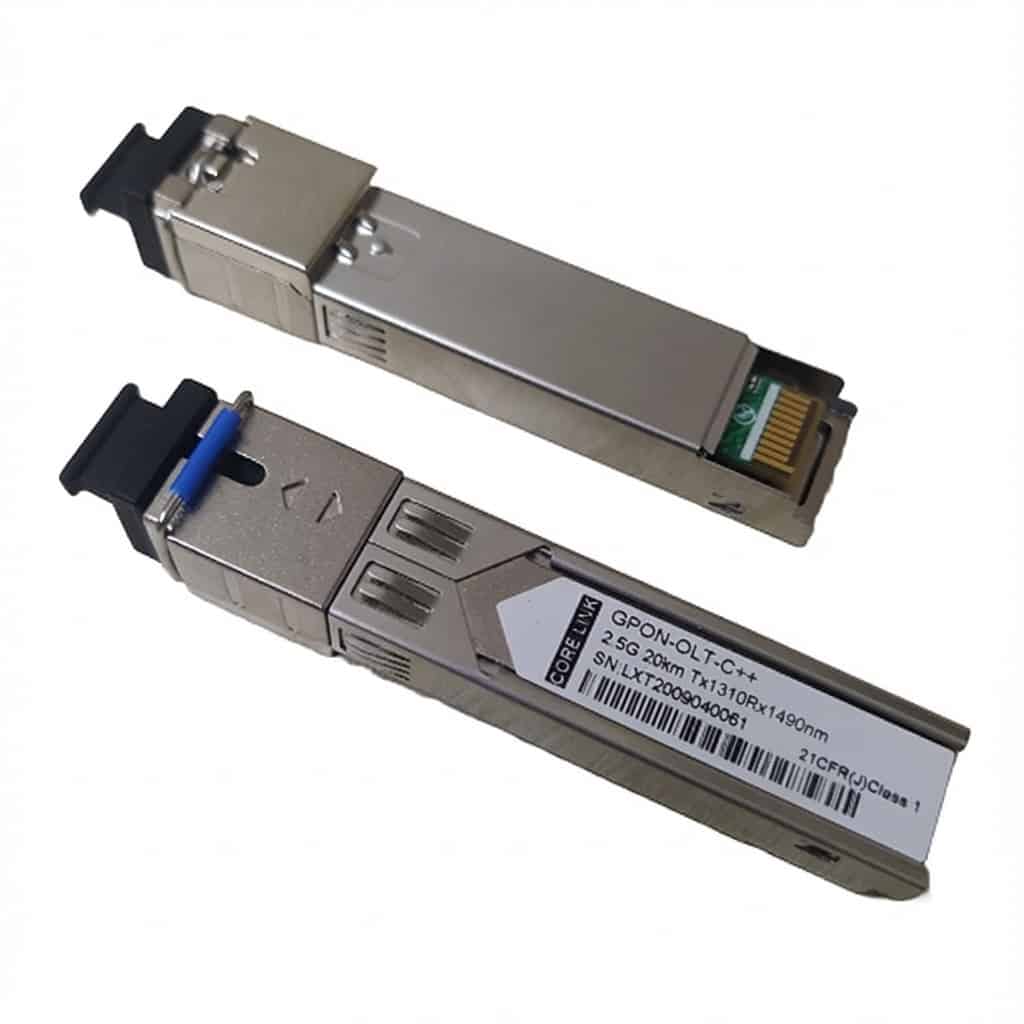

  Module Gpon Tx 1310nm Rx 1490nm

2. Hướng dẫn đo kiểm công suất với bước sóng 1310nm

Việc đo kiểm công suất tại bước sóng 1310nm là bước quan trọng để xác định chất lượng tín hiệu đường truyền.

2.1. Dụng cụ chuẩn bị

Để kết quả đo chính xác nhất, kỹ thuật viên cần chuẩn bị bộ dụng cụ chuẩn bao gồm:

1. Máy đo công suất quang (Optical Power Meter): Thiết bị đo chuyên dụng hỗ trợ dải 1310nm.

2. Dây nhảy quang (Patch cord): Chuẩn đầu nối phù hợp (thường là SC/APC hoặc SC/UPC).

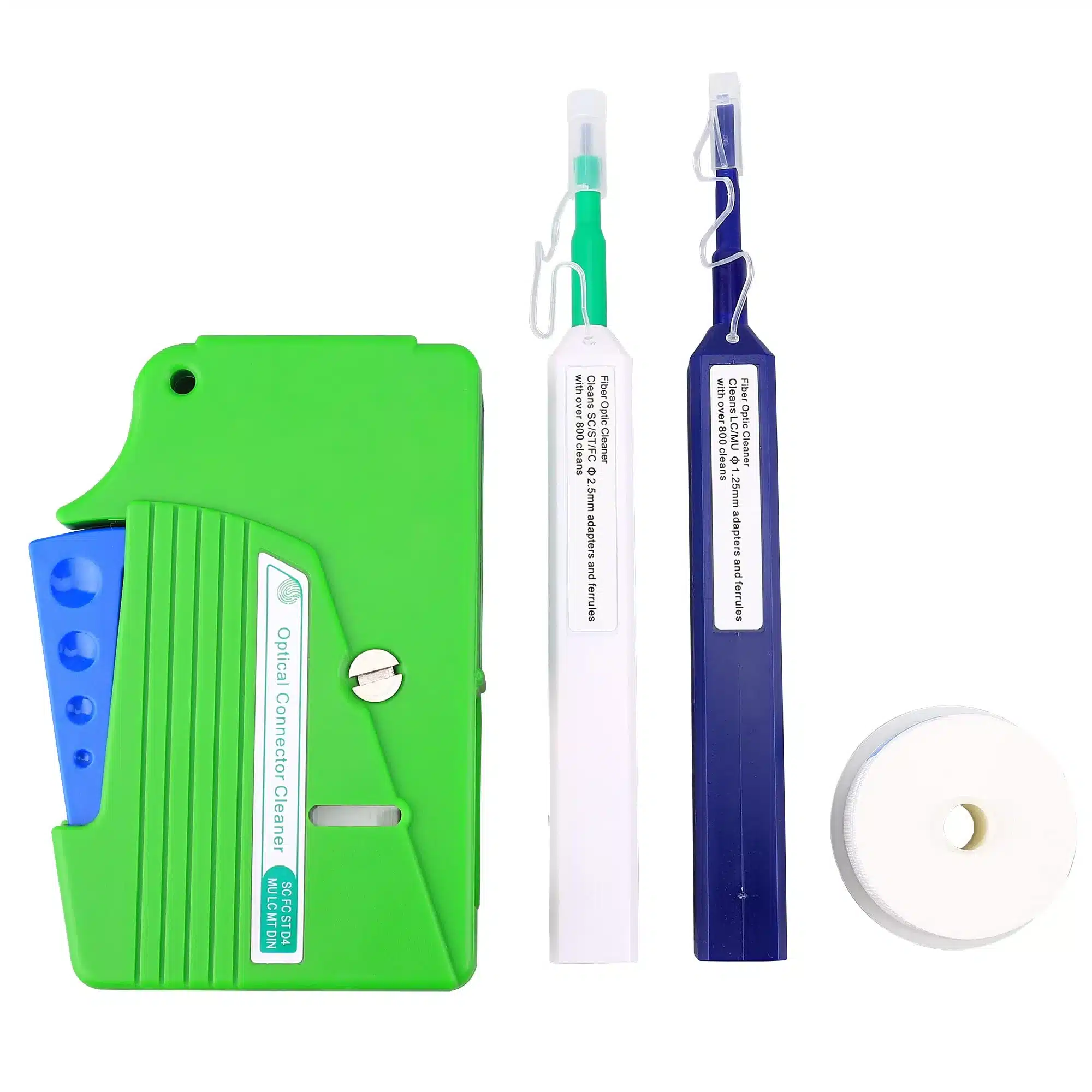

3. Bộ vệ sinh quang chuyên dụng: * Bút làm sạch (One-Click Cleaner): Loại màu trắng (2.5mm cho đầu SC/FC) và màu xanh dương (1.25mm cho đầu LC).

   • Máy vệ sinh dạng băng (Cassette Cleaner): Thiết bị màu xanh lá để làm sạch mặt sứ dây nhảy.

2.2. Quy trình vệ sinh đầu nối và cổng máy đo (Cực kỳ quan trọng)

Bụi bẩn có thể làm sai lệch kết quả từ 1dB đến 3dB. Thực hiện theo các bước sau:

• Làm sạch cổng máy đo: Sử dụng bút One-Click Cleaner, chèn đầu bút vào cổng máy đo và ấn nhẹ cho đến khi nghe tiếng “click” để làm sạch mặt sứ bên trong.

• Làm sạch dây nhảy/Fast Connector: Mở nắp máy Cassette Cleaner, áp sát đầu quang vào băng vải và kéo theo một chiều để loại bỏ vết dầu, bụi mịn.

• Lưu ý: Tuyệt đối không dùng miệng thổi bụi vì hơi ẩm sẽ làm hỏng mặt sứ đầu quang.

2.3. Các bước thực hiện đo kiểm

• Bước 1: Thiết lập máy: Khởi động máy đo và chọn bước sóng (λ) = 1310nm.

• Bước 2: Kết nối: Cắm đầu dây quang từ phía Modem (ONT) vào cổng In của máy đo.

• Bước 3: Đọc kết quả: * Mức lý tưởng: Từ +0.5 dBm đến +5 dBm.

  • Bất thường: Nếu kết quả hiển thị trị số âm quá thấp (ví dụ -30 dBm), cần kiểm tra lại độ sạch đầu nối hoặc độ gập gãy của sợi quang.

3. Những lưu ý an toàn và kỹ thuật “nằm lòng”

• An toàn mắt: Tuyệt đối không nhìn trực tiếp vào đầu sợi quang. Ánh sáng laser mắt người không thấy được nhưng có thể gây tổn thương võng mạc vĩnh viễn.

• Đơn vị đo: Phân biệt rõ dBm (công suất tuyệt đối) và dB (suy hao) để báo cáo chính xác tình trạng đường truyền.

4. Kết luận

Nắm vững kỹ thuật đo kiểm tại bước sóng 1310nm và sử dụng thành thạo bộ dụng cụ vệ sinh quang sẽ giúp kỹ thuật viên VNPT xử lý sự cố thần tốc, đảm bảo chất lượng Internet luôn ở trạng thái tốt nhất.
